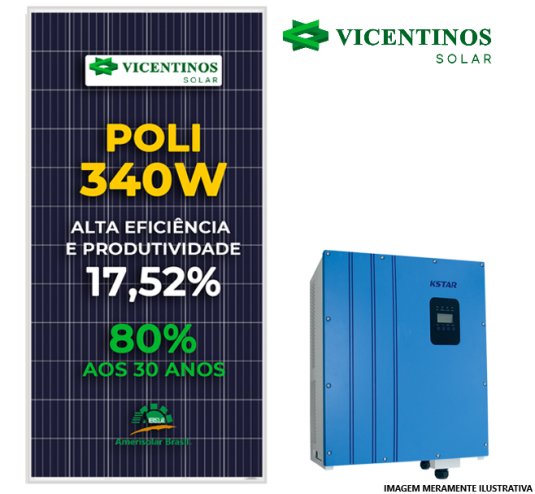

GERADOR DE ENERGIA VICENTINOS SOLAR KSTAR ON GRID

GF 11,56KWP AMERISOLAR POLI 340W AS-6P KSG 10KW 2MPPT TRI 380V

Código: GFKST25 Categoria:

Principais recursos do painel
72 células policristalinas

Resistencia PID:
-0 a +3%

Confiabilidade contra condições extremas do ambiente
Resistente à névoa salina, à amônia e à chuva de granizo

Garantia
12 anos de garantia do produto e 30 anos de garantia de geração linear

Dados elétricos
Potência no ponto máximo de potência: 340W
Tensão no ponto máximo de potência: 37.5V
Corrente no ponto máximo de potência: 9.07A
Tensão em Circuito Aberto: 46.1V
Corrente de Curto Circuito: 9.5A
Eficiência = 17,52%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², Temperatura da célula 25°C, Massa de ar AM 1,5)

Características de temperatura

Coeficientes de temperatura (Pmax) -0.41%/°C
Coeficientes da temperatura (Voc) -0.31%/°C
Coeficientes da temperatura (Isc) 0.05%/°C
Temperatura Admissível de funcionamento para o módulo -40°C to +85°C
Temperatura nominal da célula 45°C±2°C
Tensão máxima do sistema 1000Vdc

Certificações
IEC 61215, IEC 61730, IEC 62716, IEC 61701
ISO 9001, ISO 14001, OHSAS18001

Informações do Inversor
– Eficiencia de 98%;
– IP65;
– Controlador de potência reativa;
– Controle digital;

Dados de entrada
Tensão máx. de entrada: 1000 V;
Faixa de tensão de trabalho MPP: 250V-950V;
Número de MPPT independente/strings por MPP: 2/1;

Dados de saída
Potência nominal de saída: 10kW;
Corrente máxima de saída: 17A;
Tensão nominal: 380V;
Frequência: 50Hz /60Hz ± 5Hz
THDi: <3

Composição do Gerador

1 INVERSOR SOLAR K-STAR ON GRID KSG 10KW TRIFASICO 380V 2MPPT MONITORAMENTO
34 PAINEL SOLAR AMERISOLAR AS-6P 340W 72 CEL. POLI 17,52% EFICIENCIA
1 STRING BOX SUNTREE 4 ENTRADAS / 2 SAÍDAS 1000V
8 CONJUNTOS ESTRUTURAIS RNSOLAR 4 PAINEIS
1 CONJUNTO ESTRUTURAL RNSOLAR 2 PAINEIS
100 METROS CABO SOLAR JOCA FLEX 0,6/1kV 1800VDC CLASSE 5 PRETO
100 METROS CABO SOLAR JOCA FLEX 0,6/1kV 1800VDC CLASSE 5 VERMELHO
8 CONECTOR MC4 JOCA 30A ACOPLADOR MACHO
8 CONECTOR MC4 JOCA 30A ACOPLADOR FEMEA

Peso do gerador sem estrutura: 862,4kg

Dados Técnicos

KSG 10K DATASHEET

AS-6P 340W DATASHEET
